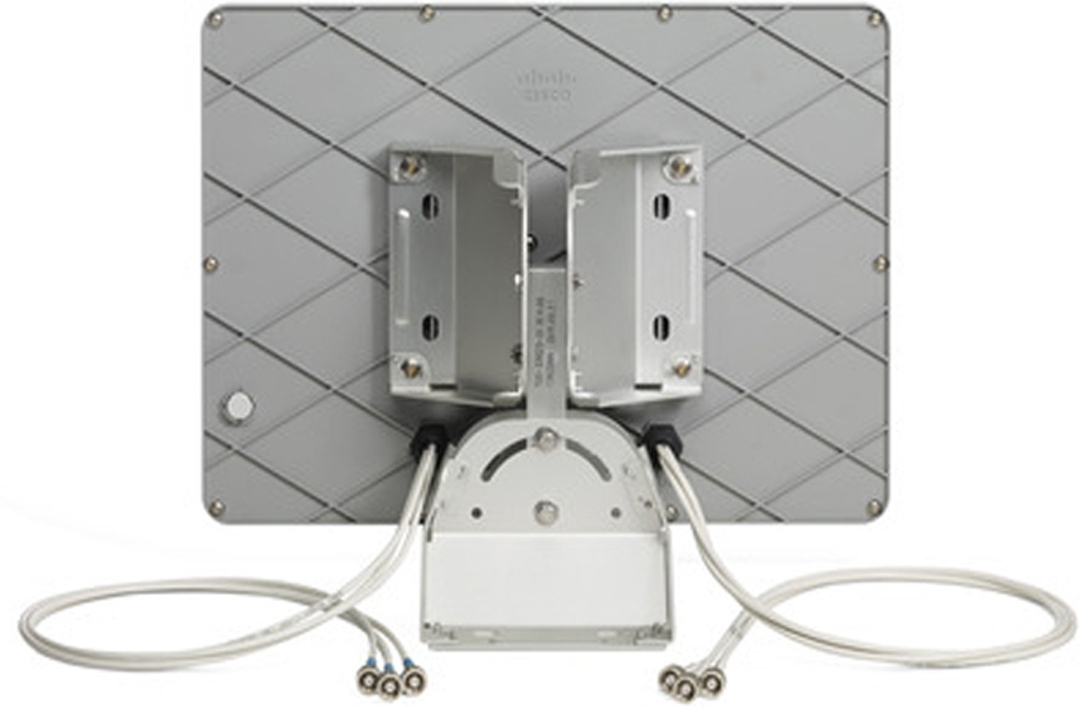

Cisco AIR-ANT25137NP-R je dvoupásmová směrová anténa používaná v přístupových bodech Cisco
Anténa dává bezdrátovému systému tři základní vlastnosti: zisk, směr a polarizaci. Zisk je měřítkem zvýšení výkonu. Směr je tvar vzoru přenosu. Dobrou analogií pro anténu je reflektor ve svítilně. Reflektor koncentruje a zesiluje světelný paprsek v určitém směru, podobně jako by to udělala parabolická anténa se zdrojem RF v rádiovém systému.
Zisk antény se měří v decibelech, což je poměr mezi dvěma hodnotami. Zisk konkrétní antény se porovnává se ziskem izotropní antény. Izotropní anténa je teoretická anténa s jednotným trojrozměrným vyzařovacím diagramem (podobná žárovce bez reflektoru). Hodnota decibelů nad izotropním zářičem (dBi) se používá k porovnání úrovně výkonu dané antény s teoretickou izotropní anténou. Americká regulační agentura (Federal Communications Commission nebo FCC) používá při výpočtech dBi. O izotropní anténě se říká, že má jmenovitý výkon 0 dB, což znamená, že ve srovnání s ní má nulový zisk/ztrátu.

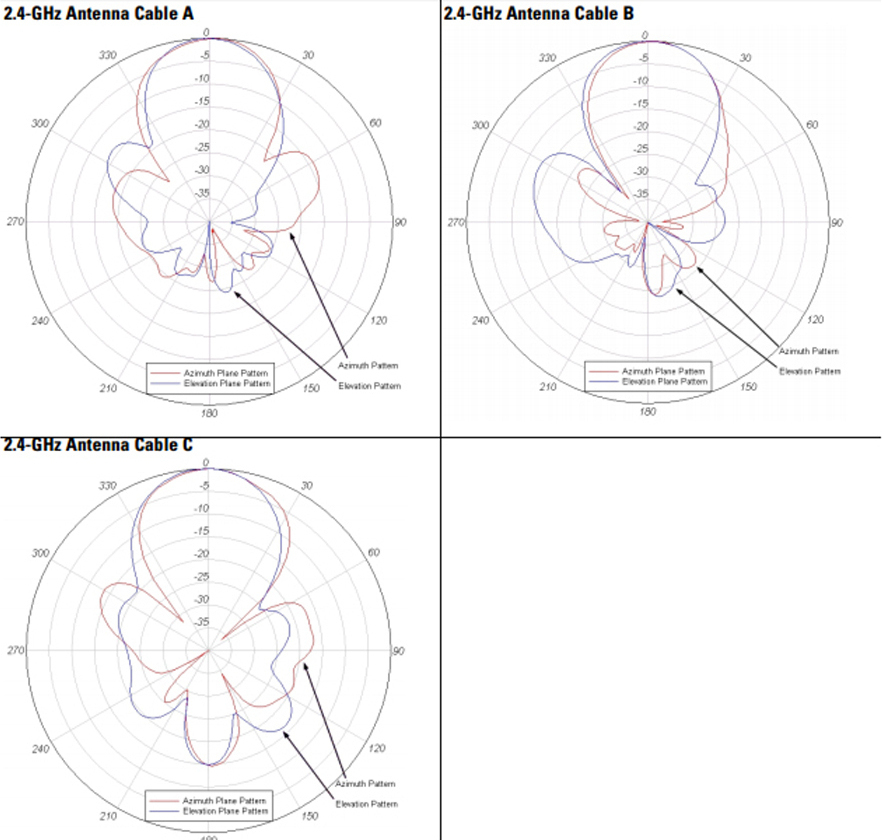

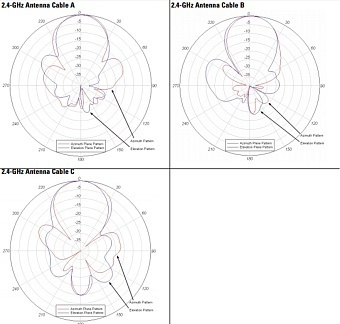

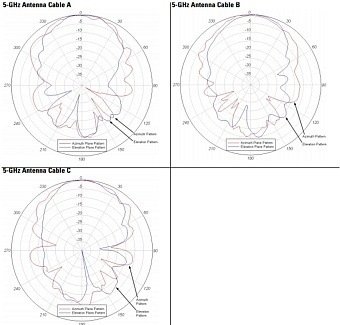

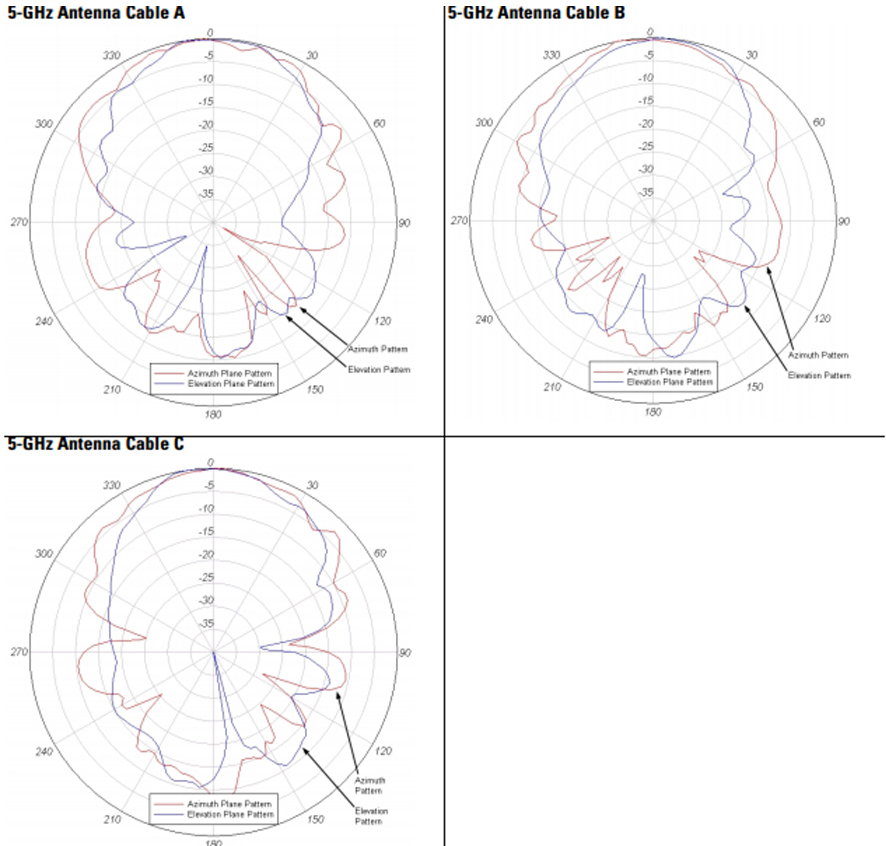

Na rozdíl od izotropních antén jsou dipólové antény skutečné antény. Dipólové antény mají odlišný vyzařovací diagram ve srovnání s izotropními anténami. Dipólový obraz záření je 360 stupňů ve vodorovné rovině a 75 stupňů ve svislé rovině (za předpokladu, že dipólová anténa stojí svisle) a tvarem připomíná koblihu. Protože paprsek je „mírně“ koncentrovaný, mají dipólové antény zisk oproti izotropním anténám 2,14 dB v horizontální rovině. Dipólové antény mají zisk 2,14 dBi (ve srovnání s izotropní anténou).
Všesměrová anténa Cisco Aironet AIR-ANT25137NP-R je navržena tak, aby poskytovala 360-stupňový obraz záření. Tento typ antény se používá, když je požadováno pokrytí antény ve všech směrech.
Každá anténa vyžaduje určitý typ montáže. Standardní dipólová anténa se jednoduše připojuje ke konektoru RP-TNC na jednotce. Antény pro montáž na stožár jsou navrženy pro montáž na různé průměry stožáru a každá je dodávána s montážním hardwarem pro připevnění. Patch antény jsou určeny k ploché montáži na stěnu nebo strop a antény pro montáž na strop jsou vybaveny příčníkem s příčným nosníkem.
Pro většinu vnitřních aplikací poskytuje vhodnou montáž 0,75 nebo 1 palcový elektrický vodič. Pro venkovní použití použijte těžký pozinkovaný nebo hliníkový stožár, který vydrží zatížitelnost vybrané antény.
Tento svodič je určen k instalaci mezi kabel antény a přístupový bod Aironet. Instalace by měla být uvnitř nebo uvnitř chráněného prostoru. K zachycovači musí být připevněna dobrá zem. Toho lze dosáhnout připojením zemnicího oka k svodiči a použitím těžkého drátu (pevná měď číslo 6) k připojení oka k dobrému uzemnění.
