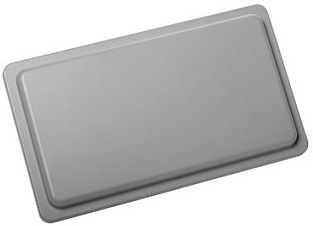

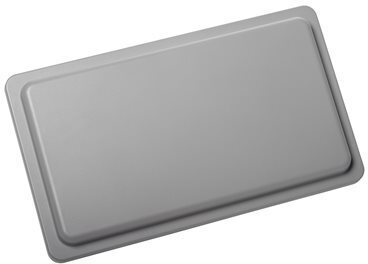

Cisco Aironet AIR-ANT2588P3M-N

AIR-ANT2588P3M-N=
AIR-ANT2588P3M-N=
Parametry produktu
Part number
AIR-ANT2588P3M-N=
Technologie MIMO
3х3 MIMO
Záruka
Limited Lifetime Warranty
Barva
šedá
Druh antény
Directional
Protokoly WIFI
802.11a/b/g/n/ac (Wi-Fi 5)
Pracovní teplota
-40 °С až +55 °С
Typ antény
Externí antény
Part number: AIR-ANT2588P3M-N= Výrobce: Cisco EAN: 882658555015
22 745 Kč
18 798 Kč bez DPH
ks
Na dotaz
Do košíku
AIR-ANT2588P3M-N Cisco Aironet Dvoupásmový MIMO Nástěnné všesměrové WIFI anténa. Maximální zisk: 2.4 GHz- 8 dBi, 5 GHz - 8 dBi. Šedá barva.

Cisco Aironet AIR-ANT2588P3M-N

Cisco AIR-ANT2588P3M-N je dvoupásmová směrová anténa používaná v přístupových bodech Cisco

Vlastnosti a hodnocení antény

Anténa dává bezdrátovému systému tři základní vlastnosti: zisk, směr a polarizaci. Zisk je měřítkem zvýšení výkonu. Směr je tvar vzoru přenosu. Dobrou analogií pro anténu je reflektor ve svítilně. Reflektor koncentruje a zesiluje světelný paprsek v určitém směru, podobně jako by to udělala parabolická anténa se zdrojem RF v rádiovém systému.

Zisk antény se měří v decibelech, což je poměr mezi dvěma hodnotami. Zisk konkrétní antény se porovnává se ziskem izotropní antény. Izotropní anténa je teoretická anténa s jednotným trojrozměrným vyzařovacím diagramem (podobná žárovce bez reflektoru). Hodnota decibelů nad izotropním zářičem (dBi) se používá k porovnání úrovně výkonu dané antény s teoretickou izotropní anténou. Americká regulační agentura (Federal Communications Commission nebo FCC) používá při výpočtech dBi. O izotropní anténě se říká, že má jmenovitý výkon 0 dB, což znamená, že ve srovnání s ní má nulový zisk/ztrátu.

Na rozdíl od izotropních antén jsou dipólové antény skutečné antény. Dipólové antény mají odlišný vyzařovací diagram ve srovnání s izotropními anténami. Dipólový obraz záření je 360 ​​stupňů ve vodorovné rovině a 75 stupňů ve svislé rovině (za předpokladu, že dipólová anténa stojí svisle) a tvarem připomíná koblihu. Protože paprsek je „mírně“ koncentrovaný, mají dipólové antény zisk oproti izotropním anténám 2,14 dB v horizontální rovině. Dipólové antény mají zisk 2,14 dBi (ve srovnání s izotropní anténou).

Typ antény

Všesměrová anténa Cisco Aironet AIR-ANT2588P3M-N je navržena tak, aby poskytovala 360-stupňový obraz záření. Tento typ antény se používá, když je požadováno pokrytí antény ve všech směrech.

Montáž hardwaru

Každá anténa vyžaduje určitý typ montáže. Standardní dipólová anténa se jednoduše připojuje ke konektoru RP-TNC na jednotce. Antény pro montáž na stožár jsou navrženy pro montáž na různé průměry stožáru a každá je dodávána s montážním hardwarem pro připevnění. Patch antény jsou určeny k ploché montáži na stěnu nebo strop a antény pro montáž na strop jsou vybaveny příčníkem s příčným nosníkem.

Pro většinu vnitřních aplikací poskytuje vhodnou montáž 0,75 nebo 1 palcový elektrický vodič. Pro venkovní použití použijte těžký pozinkovaný nebo hliníkový stožár, který vydrží zatížitelnost vybrané antény.

Instalace

Tento svodič je určen k instalaci mezi kabel antény a přístupový bod Aironet. Instalace by měla být uvnitř nebo uvnitř chráněného prostoru. K zachycovači musí být připevněna dobrá zem. Toho lze dosáhnout připojením zemnicího oka k svodiči a použitím těžkého drátu (pevná měď číslo 6) k připojení oka k dobrému uzemnění.

Technické specifikace Cisco Aironet AIR-ANT2588P3M-N:

Frekvenční rozsah
  • 2 400 až 2 500
  • 5 150 až 5 900
  • Nominální vstupní impedance
    50 Ohmů
    VSWR
    2: 1 nebo méně
    Zisk
  • 2.4 GHz: 8 dBi
  • 5 GHz: 8 dBi
  • Polarizace
    Lineární, duální

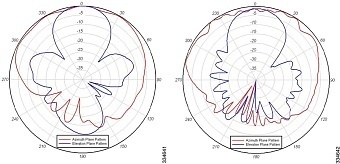

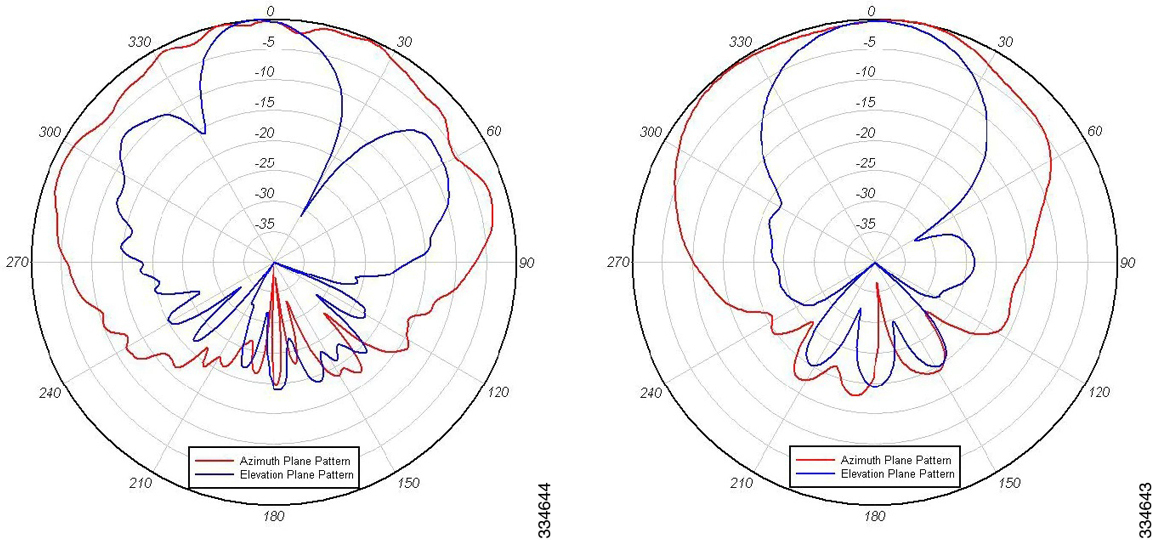

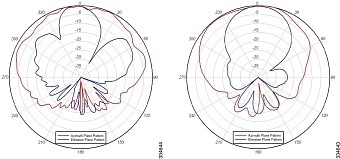

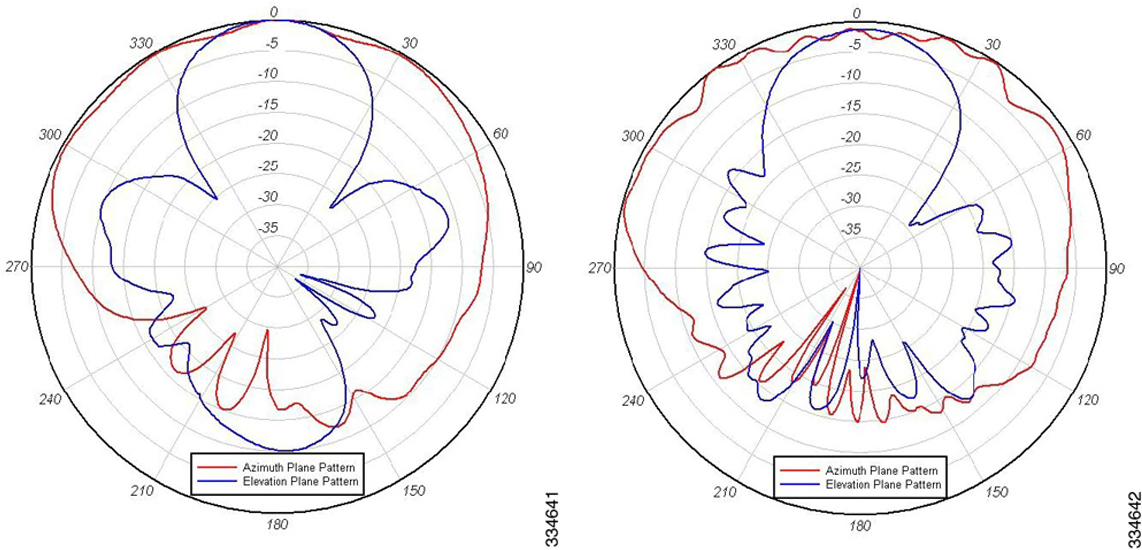

    Rovina výšky 3 dB Šířka paprsku
    30°
    Azimutová rovina Šířka paprsku 3 dB
    120°
    Úroveň postranního laloku
    < –20 dBc
    Poměr zepředu dozadu
    > 10 dB
    Anténní konektor
    N-Female Bulkhead (x3)
    Ubytování
    Uvnitř nebo venku
    Rozměry
    305 х 178 x 279 mm
    Hmotnost
    0.45 kg
    Vniknutí vody/cizího tělesa
    IP-67
