C9300L-24P-4G-E Cisco Catalyst 9300 Series Switch. LAN: 24 Gigabit Ethernet portů, Uplinks: 4 1G SFP, 1 USB mini-B, 1 USB 2.0, 802.3at PoE+ napájení na 24 portů (do 505W). Opravená konfigurace. Verze softwaru: Network Essentials.

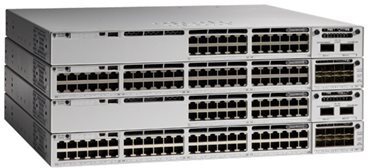

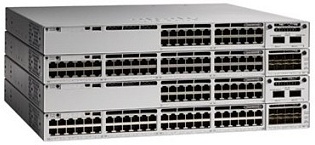

Cisco Catalyst 9300 Series Switch
Cisco Catalyst C9300L-24P-4G-E je stohovatelný síťový přepínač podnikové třídy vytvořený pro zabezpečení, IoT, mobilitu a cloud computing.
Funkce Catalyst C9300L-24P-4G-E:
Hlavní vlastnosti produktu
- Nejvyšší bezdrátová stupnice pro přístupové body Wi-Fi 6 a 802.11ac Wave 2 podporovaná jediným přepínačem u vybraných modelů
- Přepínač C9300L-24P-4G-E je založen na integrovaném obvodu Cisco UADP 2.0 Application Specific Integrated Circuit (ASIC) s programovatelnými schopnostmi potrubí a mikroprocesoru a konfigurovatelným přiřazením přesměrování vrstvy 2 a vrstvy 3 na základě šablon, seznamů řízení přístupu (ACL) a QoS.
- x86 CPU s 8 GB paměti a 16 GB flash a externím USB 3.0 SSD připojitelným úložným slotem (poskytuje až 240 GB úložiště s volitelnou jednotkou SSD) k hostování kontejnerů.
- Slot USB 2.0 pro načítání obrazů systému a nastavení konfigurací
- Až 320 Gbps místní stohovatelné přepínací šířky pásma
- Možnosti hlubší vyrovnávací paměti a vyššího měřítka pro aplikace pro doručování bohatého multimediálního obsahu
- Díky kombinaci mědi (1G až 10G) podporované v jednom zásobníku je povoleno několik flexibilních scénářů nasazení, včetně dvouvrstvých, třívrstvých a hybridních architektur
- Inteligentní správa napájení s technologií Cisco StackPower, která poskytuje výkonové stohování mezi členy pro redundanci energie. Stackpower sdružuje napájecí zdroje napříč zásobníkem, aby mohly být použity pro účely redundance a doplňkového napájení
- Lineární sazba, hardwarová flexibilita NetFlow (FNF), která u vybraných modelů poskytuje sběr toků až 128 000 toků
- Podpora protokolu IPv6 v hardwaru, zajišťující předávání kabelové rychlosti pro sítě IPv6
- Podpora duálního zásobníku pro IPv4/IPv6 a přidělování dynamických tabulek pro předávání hardwaru pro usnadnění migrace z IPv4 na IPv6
- Podpora statického i dynamického NAT a překladu adres (PAT)
- Integrované propojení IEEE 802.1ba AV (AVB), které poskytuje lepší zvukový a obrazový zážitek díky lepší synchronizaci času a QoS
- Precision Time Protocol (PTP; IEEE 1588v2) poskytuje přesnou synchronizaci hodin s přesností pod mikrosekundy, takže je vhodný pro distribuci a synchronizaci času a frekvence po síti
- Cisco IOS XE, moderní operační systém pro podniky s podporou programovatelnosti založené na modelech, včetně NETCONF, RESTCONF, YANG, skriptování Pythonu, streamování telemetrie, hostování aplikací na bázi kontejnerů a opravy kritických oprav chyb. OS má také zabudovanou obranu pro ochranu před runtime útoky
- Komplexní vizualizace cesty z kampusu/pobočky do cloudů/DC s Cisco ThousandEyes Network and Application Synthetics (součástí licencí Cisco DNA Advantage a Premier)
- SD-Access: Přepínač Cisco Catalyst C9300L-24P-4G-E tvoří základní stavební kámen pro SD-Access, vedoucí podnikovou architekturu společnosti Cisco:
- Automatizace založená na zásadách od okraje po cloud
- Zjednodušená segmentace a mikrosegmentace s předvídatelným výkonem a škálovatelností
- Automatizace prostřednictvím Cisco DNA Center
- Zásady zpracovávané prostřednictvím modulu Cisco Identity Services Engine (ISE)
- Zabezpečení sítě poskytované prostřednictvím Cisco DNA Center
- Rychlejší spuštění nových obchodních služeb a výrazně lepší doba řešení problémů
- Plug and Play (PnP) povoleno: Jednoduchá, zabezpečená, sjednocená a integrovaná nabídka pro usnadnění zavádění nových zařízení pobočky nebo kampusu nebo aktualizace stávající sítě
- Pokročilé zabezpečení
- Encrypted Traffic Analytics (ETA): Využíváte sílu strojového učení k identifikaci a provádění akcí proti hrozbám nebo anomáliím ve vaší síti, včetně detekce malwaru v šifrovaném provozu (bez dešifrování) a detekce distribuovaných anomálií
- Podpora AES-256 s výkonným 256-bitovým šifrovacím algoritmem MACsec
- Důvěryhodná řešení: Hardwarově zakotvená podpora Secure Boot a Secure Unique Device Identification (SUDI) pro Plug and Play, aby se ověřila identita hardwaru a softwaru
Výkon
Přepínač C9300L-24P-4G-E jsou založeny na jednotném přístupu Cisco. Architektura Data Plane 2.0 (UADP), která nejen chrání vaši investici, ale také poskytuje větší škálovatelnost a vyšší propustnost. Nejmodernější programovatelný operační systém Cisco IOS XE nabízí pokročilé zabezpečení a konvergenci s internetem věcí (IoT).
Základ softwarově definovaného přístupu
Pokročilé trvalé bezpečnostní hrozby. Exponenciální růst zařízení internetu věcí (IoT). Mobilita všude. Přijetí v cloudu. To vše vyžaduje síťovou strukturu, která integruje pokročilé hardwarové a softwarové inovace k automatizaci, zabezpečení a zjednodušení zákaznických sítí. Cílem této síťové struktury je umožnit růst výnosů zákazníků zrychlením zavádění obchodních služeb.
Architektura Cisco Digital Network Architecture (Cisco DNA) se softwarově definovaným přístupem (SD-Access) je síťová struktura, která podporuje podnikání. Jedná se o otevřenou a rozšiřitelnou, softwarově řízenou architekturu, která zrychluje a zjednodušuje provoz vaší podnikové sítě. Programovatelná architektura osvobozuje vaše IT pracovníky od časově náročných a opakujících se úloh konfigurace sítě, aby se místo toho mohli soustředit na inovace, které pozitivně transformují vaše podnikání. SD-Access umožňuje základní automatizaci založenou na zásadách od okraje po cloud. Mezi ně patří:
- Zjednodušené nasazení zařízení
- Jednotná správa kabelových a bezdrátových sítí
- Virtualizace a segmentace sítě
- Skupinové zásady
- Kontextová analýza
Software Cisco DNA
Software Cisco DNA Software nabízí cenný a flexibilní způsob nákupu softwaru pro domény přístupu, WAN a datových center. V každé fázi životního cyklu produktu pomáhá software Cisco DNA Software usnadnit nákup, správu a upgrade vašeho síťového a infrastrukturního softwaru. Software Cisco DNA poskytuje:
- Flexibilní modely licencování pro hladkou distribuci softwarových výdajů zákazníků v čase
- Ochrana investic u nákupů softwaru prostřednictvím přenositelnosti licencí se softwarovými službami
- Přístup k aktualizacím, upgradům a novým technologiím od společnosti Cisco prostřednictvím služby Cisco Software Support Services (SWSS)
- Nižší náklady na vstup s novým modelem předplatného Cisco DNA pro přepínání
- Přístup ke komplexnímu zabezpečení služeb prostřednictvím Cisco ThousandEyes Network and Application Synthetics (součástí licencí Cisco DNA Advantage a Premier)
Zásoby energie
Přepínač Cisco Catalyst C9300L-24P-4G-E podporuje duální redundantní napájecí zdroje. Přepínače se standardně dodávají s jedním napájecím zdrojem a při objednání přepínače nebo později si můžete zakoupit další napájecí zdroj. Pokud je nainstalován pouze jeden napájecí zdroj, měl by být vždy v poloze #1. Přepínače také přicházejí se třemi vyměnitelnými ventilátory.
Power over Ethernet (PoE)
Cisco Universal Power over Ethernet (Cisco UPOE a Cisco UPOE+): PoE eliminuje potřebu nástěnných zásuvek pro napájení každého zařízení s podporou PoE a eliminuje náklady na další elektrickou kabeláž a obvody, které by jinak byly vyžadovány při nasazení IP telefonů a WLAN. Cisco UPOE rozšiřuje standard IEEE PoE+ zdvojnásobením výkonu na port na 60W. To usnadňuje napájení ze sítě mnoha zařízení, která vyžadují vyšší výkon, včetně terminálů virtuálních desktopů, IP věžiček, kompaktních přepínačů, bran pro správu budov, LED světel, bezdrátových přístupových bodů a IP telefonů.
PoE+ přepínač Cisco Catalyst C9300L-24P-4G-E poskytuje data a energii pomocí jediného kabelu k napájení zařízení, jako jsou bezdrátové přístupové body, digitální značení, bezpečnostní kamery, termální kamery PTZ, osvětlovací zařízení a velké displeje.
Architektura SD-Access
SD-Access je první průmyslová automatizace založená na zásadách od okraje sítě po cloud. Váš základ pro digitální síť, Cisco SD-Access. SD-Access, postavený na principech DNA společnosti Cisco, poskytuje segmentaci typu end-to-end, která udržuje provoz uživatele, zařízení a aplikací odděleně bez přepracování sítě. Automatizuje zásady přístupu uživatelů, takže organizace mohou zajistit, aby byly nastaveny správné zásady pro libovolného uživatele nebo zařízení s jakoukoli aplikací v síti. Toho je dosaženo pomocí jediné síťové struktury napříč LAN a WLAN, která vytváří konzistentní uživatelské prostředí kdekoli bez kompromisů v zabezpečení.
Při správě sítě, která má podpořit obchodní výsledky, dnes existuje mnoho výzev. Tato omezení jsou způsobena ruční konfigurací a fragmentovanou nabídkou nástrojů. SD-Access poskytuje:
- Transformační řešení pro správu, které snižuje provozní náklady a zvyšuje agilitu podnikání
- Důsledná správa zajišťování a zásad kabelové a bezdrátové sítě
- Automatizovaná segmentace sítě a zásady založené na skupinách
- Kontextové přehledy pro rychlé řešení problémů a plánování kapacity
- Otevřená a programovatelná rozhraní pro integraci s řešeními třetích stran
Výhody platformy
Cisco IOS XE
Cisco IOS XE otevírá zcela nové paradigma v konfiguraci, provozu a monitorování sítě prostřednictvím síťové automatizace. Automatizační řešení společnosti Cisco je otevřené, založené na standardech a rozšiřitelné po celou dobu životnosti síťového zařízení. Níže jsou uvedeny různé automatizační mechanismy.
- Automatické zřizování zařízení je schopnost automatizovat proces upgradu obrazů softwaru a instalace konfiguračních souborů na přepínače Cisco Catalyst, když jsou nasazeny v síti poprvé. Společnost Cisco poskytuje řešení na klíč, jako je Plug and Play, a běžné nástroje, jako je Zero-Touch Provisioning (ZTP) a Preboot Execution Environment (PXE), které umožňují snadné a automatické nasazení.
- Konfigurace založená na API je k dispozici pro moderní síťové přepínače, jako je Cisco Catalyst 9300. C9300L-24P-4G-E podporuje širokou škálu automatizačních funkcí a poskytuje robustní otevřená API prostřednictvím NETCONF, RESTCONF a GNMI s využitím datových modelů YANG pro externí nástroje. jako obvykle nebo na vyžádání pro automatické poskytování síťových zdrojů.
- Granulární viditelnost umožňuje telemetrii řízené modelem pro streamování dat z přepínače do cíle. Data, která mají být streamována, jsou identifikována prostřednictvím předplatného datové sady v modelu YANG. Předplacená datová sada je streamována do cíle v určených intervalech. Cisco IOS XE navíc umožňuje push model. Poskytuje monitorování sítě téměř v reálném čase, což vede k rychlé detekci a nápravě poruch.
- Bezproblémové upgrady a opravy softwaru podporují odolnost operačního systému. Cisco IOS XE podporuje opravy, které poskytují opravy kritických chyb a bezpečnostních slabin mezi vydáním běžné údržby. Tato podpora umožňuje přidávat opravy, aniž byste museli čekat na další vydání údržby.
Bezpečnostní
- Analýza šifrovaného provozu (ETA) je jedinečná funkce pro identifikaci malwaru v šifrovaném provozu pocházejícím z přístupové vrstvy. Vzhledem k tomu, že se stále více a více provozu šifruje, je viditelnost, kterou tato funkce poskytuje pro detekci hrozeb, zásadní pro zabezpečení vaší sítě v různých vrstvách.
- Šifrování AES-256 MACsec je standardem IEEE 802.1AE pro ověřování a šifrování paketů mezi přepínači. Přepínač Cisco Catalyst C9300L-24P-4G-E podporují 256-bitové a 128-bitové standardy Advanced Encryption Standard (AES), které poskytují nejbezpečnější šifrování odkazů.
- Šifrování IPSec poskytuje zabezpečený šifrovaný provoz mezi weby a připojení ke cloudu.
- Robustní řešení založená na technologiích Cisco Trust Anchor Technologies poskytují pevný základ pro produkty Cisco. U Catalyst C9300L-24P-4G-E tyto technologie poskytují hardwarové a softwarové ověřování pro důvěru dodavatelského řetězce a silnou obranu proti útokům typu male-in-the-middle, které ohrožují software a firmware. Mezi funkce Trust Anchor patří:
- Podepisování obrázků: Kryptograficky podepsané obrázky poskytují záruku, že firmware, BIOS a další software jsou autentické a neupravené. Při spouštění systému se kontroluje integrita softwarových podpisů systému.
- Secure Boot: Technologie Cisco Secure Boot zakotvuje řetězec důvěryhodnosti spouštěcích sekvencí do neměnného hardwaru a zmírňuje hrozby proti základnímu stavu systému a softwaru, který se má načíst, bez ohledu na úroveň oprávnění uživatele. Poskytuje vrstvenou ochranu proti přetrvávání nelegálně upraveného firmwaru.
- Anchorový modul Cisco Trust: Silné kryptografické jednočipové řešení odolné proti neoprávněné manipulaci poskytuje záruku autentičnosti hardwaru k jedinečné identifikaci produktu, aby mohl být jeho původ potvrzen společnosti Cisco. To poskytuje záruku, že je produkt originální.
Cloudová bezpečnost
- Umbrella DNS Integration:
Malé a střední sítě, které se spoléhají na poskytovatele spravovaných služeb, mohou nyní hostit Cisco Umbrella přímo na přepínači Catalyst 9300. To umožňuje podnikům snadno konfigurovat jejich zásady filtrování DNS podrobně na úrovni uživatele nebo skupiny, aby se zabránilo použití hosta BYOD nebo IoT. firemní uživatelé získají přístup na škodlivé nebo nevhodné webové stránky, aniž by se spoléhali na zásady vytlačování malých a středních podniků. Také jim umožňuje optimalizovat využití šířky pásma poskytováním přímého cloudového přístupu pro důvěryhodné aplikace. Vyžaduje licenci DNA-Advantage a licenci Umbrella na zařízení.
Zajištění služby
- Integrace Cisco ThousandEyes:
Poskytněte svým uživatelům, zaměstnancům a partnerům vynikající síťové a servisní zkušenosti s inovativní pozorovatelností webových aplikací. Síťové testy Cisco ThousandEyes jsou nyní integrovány do přepínače Cisco Catalyst 9300 s licencemi Cisco DNA Advantage a Premier, což vám poskytuje viditelnost mimo areál, abyste mohli rychleji řešit problémy. Licence Cisco ThousandEyes Network and Application Synthetics je zahrnuta ve výchozím nastavení, pokud zvolíte Cisco DNA Advantage nebo Cisco DNA Premier s předplatným na 3, 5 nebo 7 let. Každé předplatné Catalyst 9300 Cisco DNA Advantage nebo Premier opravňuje zákazníka ke spuštění ekvivalentu jednoho testu sítě nebo webu Cisco ThousandEyes každých 5 minut s agentem Cisco ThousandEyes Enterprise Agent (22 jednotek za měsíc), až 110 000 jednotek za měsíc Testovací kapacita Cisco ThousandEyes na klienta.
Odolnost a vysoká dostupnost
StackWise-320: Cisco Catalyst C9300L-24P-4G-E podporují vysokorychlostní řešení šířkových pásem na zadním panelu (320 Gbps) pomocí StackWise-320. Ve StackWise-320 lze konfigurovat až 8 přepínačů pomocí speciálního konektoru na zadní straně přepínače pomocí vyhrazených kabelů.
Cisco StackPower: Cisco StackPower je inovativní systém propojení napájení, který umožňuje sdílení zdrojů v zásobníku jako společné zdroje mezi všemi přepínači. To vám pomůže přidat další jeden další zdroj energie do jakéhokoli přepínače v zásobníku a buď provést redundanci napájet pro některého z členů zdroje, nebo ještě přidat další energii do sdíleného fondu. V zásobníku StackPower lze konfigurovat až 4 přepínače se zvláštním konektorem na zadní straně přepínače. S využitím zařízení XPS-2200 lze použít v zásobníku StackPower konfigurovat až 8 přepínačů.
Vysoká dostupnost
- Cross-stack EtherChannel poskytuje možnost konfigurovat technologii Cisco EtherChannel napříč různými členy zásobníku pro vysokou odolnost.
- Flexlink+: Flexlink+ umožňuje nastavení aktivních a záložních rozhraní nebo kanálů portů, které mohou poskytovat redundanci převzetí služeb při selhání vrstvy 2 bez použití protokolu Spanning Tree Protocol (STP).
- Rozšířená rychlá aktualizace softwaru poskytuje možnost upgradovat software platformy nebo znovu načíst systém za méně než 30 sekund od dopadu provozu; jak samostatná konfigurace, tak konfigurace zásobníku.
- Protokol IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) poskytuje rychlou konvergenci spanning tree nezávisle na časovačích spanning tree a nabízí také výhodu vyrovnávání zatížení vrstvy 2 a distribuovaného zpracování.
- Per-VLAN Rapid Spanning Tree (PVRST+) umožňuje rychlé překlenutí stromu (IEEE 802.1w) na základě překlenovacího stromu na VLAN a poskytuje jednodušší konfiguraci než MSTP. V režimech MSTP i PVRST+ se skládané jednotky chovají jako jeden uzel překlenujícího stromu.
- Automatické obnovení přepínače-port (obnovení „err-disable“) se automaticky pokusí znovu aktivovat odkaz, který je deaktivován z důvodu chyby sítě.
- Platforma Catalyst 9300 Series poskytuje nejlepší architekturu odolnosti NSF/SSO ve stohovatelném řešení s failoverem pod 50 ms.
- Bezdrátová síť Always-On se stavovým přepínáním, když je na zásobníku přepínačů řady Catalyst 9300 povolena bezdrátová funkce.
Technologie hlubokého bufferu
Přepínač Cisco Catalyst C9300L-24P-4G-E má hlubší mezipaměť pro potřeby bezztrátového doručování médií a velké směrovací tabulky v řešení s pevným přístupem s širokou škálou možností odchozího připojení pro flexibilitu nasazení.
Flexible Netflow
Software Cisco IOS Software FNF je další generací technologie viditelnosti toku. Umožňuje optimalizaci síťové infrastruktury, snižuje provozní náklady a zlepšuje plánování kapacity a detekci bezpečnostních incidentů se zvýšenou flexibilitou a škálovatelností.
Viditelnost a ovládání aplikace
Síťové rozpoznávání aplikací nové generace (NBAR2) umožňuje pokročilé techniky klasifikace aplikací, přesnost až 1400 předdefinovaných a dobře známých podpisů aplikací a až 150 šifrovaných aplikací na přepínačích Cisco Catalyst 9000. Mezi nejoblíbenější aplikace patří Skype, Office 365, Microsoft Lync, Cisco WebEx a Facebook, mimo jiné i předdefinované a snadno konfigurovatelné. NBAR2 poskytuje správci sítě důležitý nástroj pro identifikaci, řízení a sledování používání aplikací koncových uživatelů a zároveň pomáhá zajistit kvalitní uživatelské prostředí a zabezpečení sítě před škodlivými útoky. NBAR2 využívá FNF k hlášení výkonu aplikací a aktivit v síti jakémukoli podporovanému sběrateli NetFlow, jako jsou Cisco Prime, Cisco Stealthwatch® nebo jakýkoli kompatibilní nástroj třetí strany.
QoS
Cisco Catalyst C9300L-24P-4G-E nabízí rychlosti Gigabit Ethernet s inteligentními službami, které zajišťují plynulý tok provozu, a to i při 10-násobku běžné rychlosti sítě. Špičkové mechanismy pro značení, klasifikaci a plánování napříč zásobníky poskytují vynikající výkon pro datový, hlasový a video provoz rychlostí přenosu. Superior QoS zahrnuje granulovanou bezdrátovou správu šířky pásma a spravedlivé sdílení, třídu služeb 802.1p (CoS) a klasifikaci polí DSCP (diferencované služby, bodové plánování), plánování SRR (Shaped Round Robin), rychlost zavázaných informací (CIR) a osm výstupních front za přístav.
Objev služby
- Brána vícesměrového vysílání DNS (mDNS)
Tato funkce brány pro zjišťování služeb usnadňuje sdílení služeb inzerovaných pomocí protokolu Apple mDNS (Bonjour), jako jsou tiskárny, Apple TV a souborové služby v síti. Správce může dále vytvářet zásady definující, které služby mohou uživatelé v síti vidět a k nimž mají přístup. Tato funkce usnadňuje zavedení BYOD (Bring-Your-Own-Device).
Chytrý provoz
- WebUI: WebUI je integrovaný nástroj pro správu zařízení založený na grafickém uživatelském rozhraní, který poskytuje možnost zřídit zařízení, zjednodušit nasazení a správu zařízení a vylepšit uživatelské prostředí. Dodává se s výchozím obrazem, takže není třeba nic povolovat ani instalovat žádnou licenci na zařízení. Webové rozhraní můžete použít k vytváření konfigurací ak monitorování a odstraňování problémů se zařízením, aniž byste museli mít zkušenosti s CLI.
- Efektivní provoz přepínače: Přepínač Cisco Catalyst C9300L-24P-4G-E poskytují optimální úsporu energie s energeticky účinným ethernetem (EEE) na portech RJ-45 a provozem s nízkou spotřebou energie pro nejlepší možnosti správy a spotřeby energie ve své třídě. Porty podporují režimy snížené spotřeby, takže nepoužívané porty se mohou přesunout do stavu nižší spotřeby energie. Další funkce efektivního ovládání spínače jsou následující:
- Značky RFID: Přepínač Catalyst C9300L-24P-4G-E mají zabudovanou značku RFID, která usnadňuje snadnou správu majetku a inventáře pomocí komerčních čteček RFID.
- Modrý signál: Přepínač Catalyst C9300L-24P-4G-E podporují modrý indikátor LED pro snadnou identifikaci přístupného přepínače.
Tkanina založená na otevřených standardech
Přepínač Cisco Catalyst C9300L-24P-4G-E podporují moderní technologie technologie, jako je VXLAN s řídicí rovinou BGP-EVPN, s otevřenými API. Tato technologie poskytuje flexibilitu při vytváření otevřených standardů založených na prostředcích pro zabezpečení infrastruktury, uživatelů a dat. Tato architektura architektury poskytuje bohatou podporu protokolu unicast a multicast pro optimální směrování nebo přemostění provozu, stejně jako podporu integrovaných služeb kampusu, které lze automatizovat prostřednictvím otevřených rozhraní API a účinně konfigurovat a monitorovat síť.
Programovatelnost
Cisco IOS-XE poskytuje rozhraní API založená na otevřených standardech, jako je NETCONF, RESTCONF, gNMI, která zjednodušují zřizování a konfiguraci, což umožňuje správcům sítě šetřit čas při zajišťování nových síťových zařízení a předcházet lidským chybám, které jsou často vedlejším produktem ruční konfigurace. Integrace Zero Touch Provisioning s různými sadami nástrojů Devops umožňuje správcům sítě drasticky zkrátit čas a prostředky potřebné k připojení zařízení k jejich síti. Schopnost shromažďovat statistiky v reálném čase prostřednictvím telemetrie řízené modelem prostřednictvím gRPC a gNMI umožňuje administrátorovi integrovat se do mnoha nástrojů pro sledování stavu, aby optimalizoval jejich prostředí a odstraňoval problémy a poskytoval upozornění na potenciální problémy.
Vysoce výkonné směrování IP
Architektura směrování hardwaru směrování Cisco Express poskytuje extrémně vysoce výkonné směrování IP na základě:
- Směrovací protokoly jednosměrového vysílání IP (včetně statických, Routing Information Protocol verze 1 [RIPv1], RIPv2, RIPng a Open Shortest Path First [OSPF], Routed Access) jsou podporovány pro malé síťové směrovací aplikace se zásobníkem Network Essentials. Směrování se stejnými náklady usnadňuje vyrovnávání zátěže vrstvy 3 a redundanci napříč zásobníkem.
- Pokročilé směrovací protokoly jednosměrového vysílání IP (včetně Full [OSPF], Enhanced Interior Gateway Routing Protocol [EIGRP], Border Gateway Protocol verze 4 [BGPv4] a Intermediate System-to-Intermediate System verze 4 [IS-ISv4]) jsou podporovány vyvažování zátěže a pro konstrukci škálovatelných LAN. Směrování IPv6 (pomocí OSPFv3 a BGPv6) je v hardwaru podporováno pro maximální výkon.
- Je podporováno vícesměrové vysílání nezávislé na protokolu (PIM) pro směrování vícesměrového vysílání IP, včetně režimu PIM Sparse (PIM SM) a vícesměrového vysílání specifického pro zdroj (SSM).
- Adresování IPv6 je podporováno na rozhraních s příslušnými příkazy show pro monitorování a řešení problémů.
Přemostění audio a videa (AVB)
Počínaje verzí softwaru Cisco IOS XE 16.8 Cisco Catalyst 9300 podporuje standard IEEE 802.1 AVB. Tento standard poskytl prostředky pro vysoce spolehlivé poskytování služeb streamování zvuku a videa s nízkou latencí a časovou synchronizací prostřednictvím ethernetových sítí vrstvy 2. Standard také usnadňuje integraci nových služeb a interoperabilitu AV zařízení od různých dodavatelů.
Výhody
- Vylepšuje kvalitu zážitku snížením chvění a latence pro časově synchronizované doručování vysoce kvalitního AV.
- Poskytuje škálovatelnost aplikací napříč síťovými nasazeními, včetně rozsáhlé a komplexní AV infrastruktury.
- Snižuje celkové náklady na vlastnictví (TCO) se sníženou kabeláží (snižuje CapEx) a bez licenčních poplatků (snižuje OpEx).
Přepínání štítků s více protokoly (MPLS)
Přepínač Cisco Catalyst C9300L-24P-4G-E podporují přepínání štítků Multiprotocol (MPLS), které kombinuje výkon a možnosti přepínání vrstvy 2 (vrstva datového spoje) s ověřenou škálovatelností směrování vrstvy 3 (síťové vrstvy). MPLS umožňuje explozivní růst využití sítě a zároveň poskytuje příležitost odlišit služby bez obětování stávající síťové infrastruktury. Podpora MPLS zahrnuje:
- MPLS L3 VPN: MPLS Virtual Private Network (VPN) se skládá ze sady webů, které jsou vzájemně propojeny prostřednictvím základní sítě poskytovatele Multiprotocol Label Switching (MPLS). Na každém místě zákazníka se jedno nebo více zařízení edge edge (CE) připojuje k jednomu nebo více zařízením edge edge (PE).
- VPLS: VPLS (Virtual Private LAN Service) umožňuje podnikům propojit jejich LAN založené na Ethernetu z více webů prostřednictvím infrastruktury poskytované jejich poskytovatelem služeb.
- EoMPLS: EoMPLS je kategorie Any Transport over MPLS (AToM) pro transport paketů vrstvy 2 přes páteř MPLS.
- MPLS over GRE: L3VPN over GRE a VPLS over GRE, jsou podporovány pro tunelování paketů MPLS/VPLS v sítích jiných než MPLS využívajících tunelování GRE
Balíček funkcí Network Essentials
Cisco Catalyst C9300L-24P-4G-E, je vybaven sadou funkcí sítě Essentials a má rozsáhlé funkce, mezi které patří:
- Klíčové vlastnosti: STP, Trunking, Private VLAN (PVLAN), Q-in-Q, IPv6, směrovač OSPF, RIP, Politické směrování (PBR), Virtuální protokol pro směrování směrovačů (VRRP), Protokol pro správu skupiny Internet (IGMP), PIM Stub, vážená včasná detekce (WRED), Cisco UPOE, First Hop Security (FHS), 802.1X, MACsec-128, Control Plane Policing (CoPP)
- Řízení automatizace: NETCONF/YANG, PnP, ZTP/Open PnP
- Plánování kapacit, monitorování výkonu a řešení problémů: telemetrie pro streamování, selektivní NetFlow, analyzátor spínacích portů (SPAN), vzdálený SPAN (RSPAN)
Technické specifikace Cisco C9300L-24P-4G-E:
- Přepínací kapacita a rychlost předávání
-
- 41.66 Mpps
- 279.76 Mpps (Stohování)
- 56.0 Gbps
- 376.0 Gbps (Stohování)
- Porty
-
- 24x GE (LAN)
- 4x SFP (Uplinks)
- 1x USB mini-B
- 1x USB (Type A)
- Flash
- 16 GB
- CPU memory
- 8 GB
- Typ stohování
- StackWise-320
- PoE+
-
- Počet portů PoE+ - 24
- Rozpočet PoE+ - 505W (720W S přídavným napájením)
- Maximální počet zařízení v zásobníku
- 8
- Tabulka MAC
- 32 000
Rozměry a hmotnost
- Rozměry
- 44 x 445 x 449 mm
- Hmotnost
- 6.81 kg
- Napajeni
-
- 120-240 VAC, 50-60 Hz, interní, universalní.
- Spotřeba energie systému 220V=77W
- Spotřeba energie systému 220V=607W (PoE+)
Zařízení
- Obsah balení
-
- Řízený přepínač C9300L-24P-4G-E
- Napájecí kabel
- Montážní sada
- Rychlý průvodce
